YA系列圓振動篩

圓振動篩概述

YA型圓振動篩運動軌跡為圓，可供選煤、選礦、建材、電力及化工等部門作物料分級用。篩機堅固耐用，振動噪音小，維修方便。

選用須知

篩機分單層和雙層，并有輕型和重型之分。
篩網材質有編織網、沖孔篩板、聚胺酯篩網等。如果選用鐵篦式篩板可按要求設計。
雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，按要求設計。
電動機可安裝在左側或右側，無特殊要求按安裝圖表安裝、供貨。
給料箱為選擇件，用戶如有要求，可供給料箱。
在選用時如有改變篩面傾角的要求，可另行設計。
基礎螺栓由用戶自備。

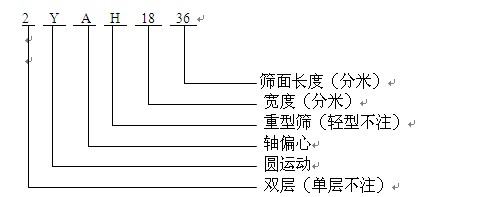

型號示例

技術參數

表一：

型號	篩面					給料	處理量	振次	雙振幅	電動機		外型尺寸	總重	每支點工作		Zui大動負荷
						粒度	t/h	次/分	mm			長×寬×高	kg	動負荷
	層數	面積	傾角	篩孔尺寸	結構	mm				型號	功率	mm		給料端	排料端	給料端	排料端
		m²	^o	mm							kW			N	N	N	N
YA1236	1	4.3	20	6-50	編織	≤200	80-240	845	9.5	Y160M-4	11	3757X2364X2456	4905	±802	±802	±4008	±4008
2YA1236	2	4.3	20	6-50	上	≤200	80-240	845	9.5	Y160M-4	11	3757X2364X2456	5311	±802	±802	±4008	±4008
					下編織
YA1530	1	4.5	20	6-50	編織	≤200	80-240	845	9.5	Y160M-4	11	3184X2670X2280	4975	±843	±843	±4214	±4214
YA1536	1	5.4	20	6-50	編織	≤200	100-350	845	9.5	Y160M-4	11	3757X2670X2419	5137	±843	±843	±4165	±4165
2YA1536	2	5.4	20	6-50	上	≤200	100-350	845	9.5	Y160L-4	15	3757X3715X2437	5624	±802	±802	±4008	±4008
					下編織
YAH1536	1	5.4	20	30-150	沖孔	≤400	160-650	755	11	Y160M-4	11	3757X2670X2437	5621	±931	±931	±4655	±4655
2YAH1536	2	5.4	20	30-200	上沖孔	≤400	160-650	755	11	Y160L-4	15	3757X2715X2437	6045	±931	±931	±4655	±4655
				6-50	下編織
YA1542	1	6.5	20	6-50	編織	≤200	110-385	845	9.5	Y160M-4	11	4331X2670X2655	5515	±802	±802	±4008	±4008
2YA1542	2	6.5	20	30-150	上	≤200	110-385	845	9.5	Y160L-4	15	4331X2715X2675	6098	±802	±802	±4008	±4008
					下編織
YA1548	1	7.2	20	6-50	編織	≤200	120-420	845	9.5	Y160L-4	15	4904X2715X2854	5918	±847	±847	±4234	±4234
2YA1548	2	7.2	20	6-50	上	≤200	120-420	845	9.5	Y160L-4	15	4904X2715X2861	6321	±847	±847	±4234	±4234
					下編織
YAH1548	1	7.2	20	30-150	沖孔	≤400	200-780	755	11	Y160L-4	15	4904X2715X2943	6842	±1392	±1392	±6958	±6958
2YAH1548	2	7.2	20	30-150	上沖孔	≤400	200-780	755	11	Y160L-4	15	4904X2715X2943	7910	±1392	±1392	±6958	±6958
					下編織
YA1836	1	6.5	20	30-150	編織	≤200	140-220	845	9.5	Y160M-4	11	3757X2975X2419	5205	±892	±892	±4460	±4460
2YA1836	2	6.5	20	30-150	上	≤200	140-220	845	9.5	Y160L-4	15	3757X2975X2419	5946	±847	±847	±4234	±4234
					下編織
YAH1836	1	6.5	20	30-150	沖孔	≤400	220-910	755	11	Y160M-4	11	3757X2975X2437	5900	±980	±980	±4900	±4900
2YAH1836	2	6.5	20	30-150	上沖孔	≤400	220-900	755	11	Y160L-4	15	3757X3020X2437	6350	±980	±980	±4900	±4900
				6-50	下編織
YA1842	1	7.6	20	6-150	編織	≤200	140-490	845	9.5	Y160L-4	15	4331X3020X2675	5829	±847	±847	±4234	±4234
2YA1842	2	7.6	20	6-150	上	≤200	140-490	845	9.5	Y160L-4	15	4331X3020X2675	6437	±847	±847	±4234	±4234
					下編織
YAH1842	1	7.6	20	30-150	沖孔	≤400	450-800	755	11	Y160L-4	15	4331X3020X2700	6352	±928	±928	±4640	±4640
2YAH1842	2	7.6	20	30-150	上沖孔	≤400	450-800	755	11	Y160L-4	15	4331X3020X2700	7037	±928	±928	±4640	±4640
					下編織
YA1848	1	8.6	20	6-50	編織	≤200	150-525	845	9.5	Y160L-4	15	4904X3020X2861	6289	±847	±847	±4234	±4234

處理量為參考值，以精煤的散密度為計算依據

續表一：

型號	篩面					給料	處理量	振次	雙振幅	電動機		外型尺寸	總重	每支點工作		Zui大動負荷
						粒度	t/h	次/分	mm			長×寬×高	kg	動負荷
	層數	面積	傾角	篩孔尺	結構	mm				型號	功率	mm		給料端	排料端	給料端	排料端
		m2	o	寸							kW			N	N	N	N
				mm
2YA1848	2	8.6	20	6-50	上	≤200	150-525	845	9.5	Y160L-4	15	4904X3023X2861	6624	±847	±847	±4234	±4234
					下編織
YAH1848	1	8.6	20	30-150	沖孔	≤400	250-1000	755	11	Y160L-4	15	4940X3023X2943	7122	±1392	±1392	±6958	±6958
2YAH1848	2	8.6	20	30-150	上沖孔	≤400	250-1000	755	11	Y160L-4	15	4904X3023X2943	7740	±1392	±1392	±6958	±6958
					下編織
YA2148	1	10	20	6-50	編織	≤200	180-630	748	9.5	Y180M-4	18.5	4945X3423X3515	9033	±1675	±1675	±8379	±8379
2YA2148	2	10	20	6-50	上	≤200	180-630	748	9.5	Y180L-4	22	4945X3463X3515	10532	±1675	±1675	±8379	±8379
					下編織
YAH2148	1	10	20	13-500	沖孔	≤400	270-1200	708	11	Y180M-4	18.5	4945X3423X3501	10430	±2889	±2889	±14445	±14445
2YAH2148	2	10	20	30-150	上沖孔	≤400	270-1200	708	11	Y180L-4	22	6092X3423X3674	11190	±2889	±2889	±14445	±14445
					下編織
YA2160	1	12.6	20	3-80	編織	≤200	230-800	748	9.5	Y180M-4	18.5	6092X3463X3674	9926	±2495	±2495	±12475	±12475
2YA2160	2	12.6	20	6-50	上	≤200	230-800	748	9.5	Y180L-4	22	6116X3619X3849	11249	±2495	±2495	±12475	±12475
					下編織
YAH2160	1	12.6	20	30-150	沖孔	≤400	350-1500	708	11	Y200L-4	30	6116X3619X3849	12490	±2889	±2889	±14445	±14445
2YAH2160	2	12.6	20	30-150	上沖孔	≤400	350-1500	708	11	Y200L-4	30	6116X3619X3849	14800	±2889	±2889	±14445	±14445
					下編織
YA2448	1	11.5	20	6-50	編織	≤200	200-700	748	9.5	Y180M-4	18.5	4945X3729X3473	9907	±2495	±2495	±12475	±12475
YAH2448	1	11.5	20	6-50	沖孔	≤400	310-1300	708	11	Y200L-4	30	4970X3925X3638	11830	±2889	±2889	±14445	±14445
2YAH2448	2	11.5	20	30-150	上沖孔	≤400	310-1300	708	11	Y200L-4	30	4970X3925X3638	13012	±2889	±2889	±14445	±14445
					下編織
YA2460	1	14.4	20	6-50	編織	≤200	260-780	748	9.5	Y200L-4	30	6091X3925X3850	12240	±2495	±2495	±12475	±12475
2YA2460	2	14.4	20	6-50	上	≤200	260-780	748	9.5	Y200L-4	30	6091X3925X3850	13583	±2495	±2495	±12475	±12475
					下編織
YAH2460	1	14.4	20	30-150	沖孔	≤400	400-1700	708	11	Y200L-4	30	6091X3925X3846	13096	±2889	±2889	±14445	±14445
2YAH2460	2	14.4	20	30-150	上沖孔	≤400	400-1700	708	11	Y200L-4	30	6091X3925X3846	15100	±2889	±2899	±14445	±14445
					下編織

處理量為參考值，以精煤的散密度為計算依據
